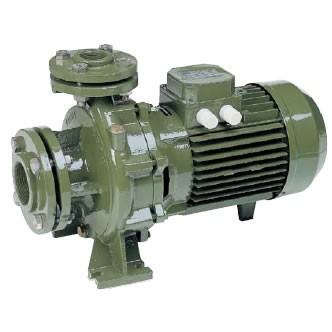

Насос SAER IR50-200N(А-D)

Подача: 275 m3/h Напір: 100,5 m Потужність: 0,75/37 kW

Область застосування:
Насоси серії IR–IR 4P застосовуються в рециркуляційних установках, системах нагріву,
охолодження, повітряного кондиціонування, групах високого тиску, установках
пожежогасіння.
Конструктивні характеристики:
Насоси серії IR–IR 4P – моноблочні з одним робочим колесом, подовженої муфтою,
комплектуються асинхронними електродвигунами.
Фланці (UNI EN 1092-2) від DN 150, РN 16 DN, з 200 PN 10. Стандартно – механічне
ущільнення, інші версії за запитом.
Двигун:
Асинхронний двополюсний;
Виконання ВР3/ВР5;
Ступінь захисту: IP 55;
Ізоляція: клас F;
Стандартное напряжение питания: 220-240 В до 4 кВт; 380-415/660-720 В от 5,5 кВт;
Частота: 50 Гц.
Технические характеристики:
DN всасывающих патрубков: от 50 до 100 мм. (150 для IR 4P)
DN нагнетающих патрубков: от 32 до 80 мм. (125 для IR 4P)
Производительность: до 275 м3/ч при 2900 об/мин; до 400 м3/ч при 1450 об/мин;
Напор: до 100 м. при 2900 об/мин; 43 м. при 1450 об/мин;
Температура перекачиваемой жидкости: от - 15°С до + 120°С.
Максимальное рабочее давление (определено как сумма максимальной глубины
всасывания и напора от нулевой точки):
Тип Материал Температура
перекачиваемой жидкости
PN max.
стандарт
PN max. по
запросу
IR/IR 4P Чугун -15°С/+120°С 10 16
IR-M/IR4P-M Бронза -15°С/+120°С 10 /
IRX/IRX 4P Нерж.сталь -15°С/+50°С
+50°С/+120°С
10 16
14
Максимальная температура окружающей среды до 40 °С (при более высоких температурах
необходимо запрашивать завод изготовитель).
Соответствие нормативам:
Насос: UNI EN ISO 9006, приложение А, уровень 1 по запросу.
Двигатель: норма IES 6034-1.
Рабочие характеристики:
Насосы серии IR–IR 4P могут работать в горизонтальном и вертикальном положении
– при этом двигатель находится в верхней части (нужно согласовывать с техническим
відділом заводу-виробника). Параметри відображені на шильдику насоса і в каталозі
отримані при випробуванні з водою густиною 1000 кг/м3 при висоті всмоктування 1,5 м.
При збільшенні висоти всмоктування макс. до 6-7 м. необхідно коригувати величину
напору. Усмоктувальна магістраль повинна мати наступні розміри:
DN (діаметр всмоктування. патрубка насоса) в мм. DN (діаметр всмоктувальної магістралі) в мм.
50 80
65 100
80 150
100 200
125 250
150 300
