Calpeda NCE EI, циркуляційні насоси з високою енергетичною ефективністю (з інвертором)
Циркуляційні насоси з високою енергетичною ефективністю (з інвертором) Calpeda NCE EI
Насоси Calpeda NCE EI — Революція в побутовому опалюванні
Циркуляційні насоси Calpeda NCE EI характеризуються високими технологічними рішеннями, які є унікальними як для сектора опалення, так і загалом у сфері виробництва насосів.
Переваги цього продукту походять з технічно-економічного синтезу, що являє собою використання синхронної технології в двигуні, застосування добірних гідравлічних компонентів і найсучаснішої електроніки керування. Ось деяка загальна інформація з роботи синхронних двигунів:
Принцип роботи насосов Calpeda NCE EI: слово «синхронний» використовується через те, що в цих пристроях швидкість обертання ротора жорстко прив'язана до мережевої частоти. Говорячи конкретне, індукційний ланцюг ротора є постійним магнітом; унаслідок взаємодії між обертовим магнітним полем, створеним струмами, які проходять через обмотування статора та полем, створеним магнітами, розташованими в роторі, сам ротор починає обертатися зі швидкістю, що називається швидкістю синхронізму.
Основні характеристики насосов Calpeda NCE EI: Головною відмітною рисою двигунів цього типу є сталість швидкості обертання, яка залежить від виключно мережевої частоти. Ротор обертається виключно на швидкості синхронізму (рівномірний 3000 об./хв, якщо мережева частота ланцюгів становить 50 Гц і ротор має тільки одну пару полюсів) або не рухається. Під час пуску швидкість синхронізму досягається майже миттєво. Ще однією характеристикою двигунів цього типу є високий ККД, пов'язаний, зокрема і з низькими втратами в мідь. За рівної корисної потужності, синхронний двигун має споживання струму, а отже, витрата електроенергії набагато нижча, ніж асинхронний двигун.
Технічні параметри насосов Calpeda NCE EI: технічні показники синхронного двигуна зовсім не залежать від робочих умов, тобто температури та перепадів напруги в мережі.

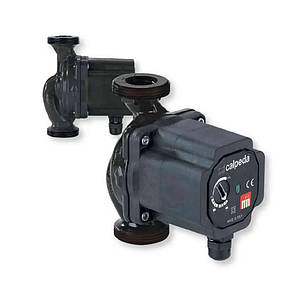

Маркування насосів NCE EI 25 - 60 / 130
NC — серія
25 — внутрішній діаметр розтруба мм.
60 — загальна висота напору.
130 — міжосьова відстань для монтажу, мм.
Конструкція насосів Calpeda NCE EI
Циркуляційні насоси Calepda NCE EI є новим стандартом якості, надійності та ефективності у сфері побутових циркуляційних насосів. Циркуляційний насос NCE EI з високим енергетичним ККД зі змінною швидкістю, має синхронний двигун із постійним магнітом, керований перетворювачем частоти (інвертером) для забезпечення робочих параметрів невеликих побутових систем опалення.
Інтелектуальний — Розумний насос Calpeda NCE EI. Один циркуляційний насос NCE EI дає змогу охопити весь діапазон напору від 2 до 6 м: він замінює весь діапазон традиційних насосів.
Конструкція насосів Calpeda NCE EI
Стандартна програма — Синій індикатор.
Якщо регулятор розміщений між мітками MIN і MAX, насос функціонує з заданої в ручну потужність (класична формула продуктивності та напору Q-H). Для зменшення або збільшення відбою насоса просто поверніть регулятор у бік MIN або MAX. Це захопить за собою так само зменшення або збільшення енергоспоживання.
Ефективна програма Δp-v — Зелений індикатор.
Якщо регулятор розміщений в положенні Р, насос забезпечує максимальну ефективність використання енергії. Ця функція адаптує насос до Вашої системи опалення або гарячого водопостачання, даючи змогу зменшити витрати на електроенергію.
Постійний тиск — Δp-c — Жовтогарячий індикатор.
Якщо регулятор розміщений в положенні С, насос функціонує з постійним тиску. Ця функція дає змогу отримати незмінний натиск у системі за продуктивності від 0 до 1,7 м3/год.
Керування насосом NCE EI просто й інтуїтивно зрозуміле, завдяки простому вибору найвідповіднішого у Вашому випадку програми. Всі Ваші дії підтверджуються кольоровими індикаторами стану насоса.
УВАГА! - Червоний індикатор.
Червоний індикатор загоряється, коли насос заблокований, але все ще є під напругою.
Надійність і гарантія правильного запуску
Запатентована конструкція "квадраної" самоочисну статорної камери виключає можливість блокування ротора.
Робочі характеристики синхронного двигуна дали змогу збільшити відстань між ротором і статорною камерою.
Ротор із сучасного композитного матеріалу з додаванням Ферриту, менш схильний до утворення вапнякових відкладень.
Плата керування насоса NCE EI в змозі визначити проблеми із запуском двигуна. У цій ситуації насос кілька разів куштує запуститися з максиманим моментом обертання. Якщо запустити насос не вдалося, він вимикається, сигналізуючи про несправності.
Переваги насосів Calpeda NCE EI
NCE EI вищий клас енергетичної ефективності А
низька витрата електроенергії,
регулювання продуктивності та напору,
точне настроювання точки роботи,
плоскі криві в широкому полі роботи,
низький рівень шуму,
невеликі габарити,
самоочисна статорна камера.
Застосування насосів Calpeda NCE EI
Використання насосів у установках теплопостачання, кондиціонування, охолодження й циркуляції в побутовій та промисловій сфері.
Експлуатаційні обмеження насосів Calpeda NCE EI
температура рідини від +2 °C до +95 °C,
максимальна температура повітря: від +2 °C до +40 °C,
максимальний тиск: 6 барів,
умови зберігання: від -20 °C до +70 °C, відносить вологість 95% за +40 °C,
звуковий тиск: не більш ніж 43 дБ (А),
мінімальний тиск на всмоктування: 0,5 бара за 95 °C,
максимальна кількість гліколю: 40%,
електромагнітна сумісність за стандартами EN 55014-1, EN 61000-3-2, EN 55014-2,
патрубки нарізні за стандартом ISO 228:G 1 1/2, G 2,
Електродвигун насосів Calpeda NCE EI
кількість обертів двигуна: змінна швидкість,
мережева напруга: монофазна, 230 В. (-10%;+6%),
частота: 50Гц,
клас захисту IP 44,
клас ізоляції H,
захист проти перевантаження (блокування ротора):
1) автоматичний захист із функцією електронного розблокування ротора;
2) захист за допомогою теплозахисного пристрою.
кабель: дріт робочої фази та нейтральної фази,
виконання за стандартами EN 60335-1, EN 60335-2-51.
Серія насосів Calpeda NCE EI містить такі моделі (щоб подивитися, клікніть потрібну Вам модель):

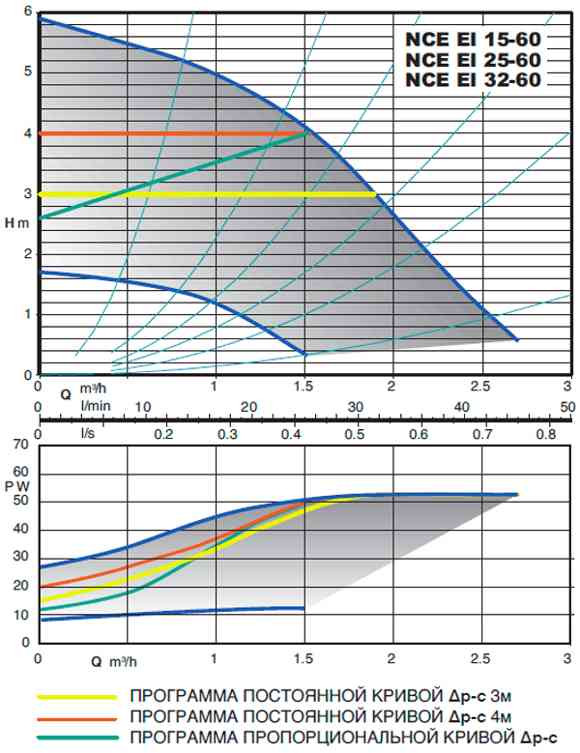

Графік характеристик напор-продуктивність насосів Calpeda NCE EI:
NCE EI найсучасніші циркуляційні насоси з плавним регулюванням обертів (частотним перетворювачем) з нарізними розтрусами, розташованими в лінію «ін-лайн». Використовуються в системах теплопостачання, кондиціонування, охолодження й циркуляції; у побутовій та промисловій сфері. Максимальна продуктивність насосів NCE — 3,2 м3/год, напор 6,0 м.
Сфера застосування насосов Calpeda NCE EI:
Промислова здатність
Серія насосів Calpeda NCE EI містить такі моделі (щоб подивитися, клікніть потрібну Вам модель):
Графік характеристик напор-продуктивність насосів Calpeda NCE EI:
