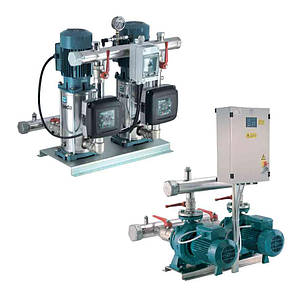

Calpeda BS, насосні бустерні станції з частотним перетворювачем
Насосні станцій із постійною швидкістю CALPEDA BSF
Бустерні насосні станції CALPEDA BSF з постійною швидкістю (без перетворювача частоти), складаються з 2 або більше насосів (максимальна кількість насосів 6), встановлених на загальній рамі (з вхідним і вихідним колекторами, із запірним і зворотним клапанами), реле тиску, манометра, пульта керування й мембранного ресивера місткістю від 100 до 1000 л.
Застосування бустерних насосних станцій CALPEDA BSF
Нові електрощити для станцій CALPEDA BSF з насосами з постійною швидкістю. Нові електрощити для насосних станцій з електронним блоком із мікропроцесором для контролю й керування роботою насосів. Мікропроцесор забезпечує безперервний контроль (з максимальною безпекою) роботи насосів на всіх стадіях, має всі необхідні функції, що дає змогу скоротити кількість електричних і електронних компонентів усередині електрощита.
Зокрема:
містить насоси «каскадом» залежно від потреби у воді;
змінює лад вмикання насосів;
зупиняє насоси, якщо немає води на всмоктуванні;
затримує увімкнення 2 насосів під час ламання реле тиску 1 насоса або після збою в електромережі;
блокує вмикання насоса під час гідравлічному удару;
вмикає аварійний сигнал під час зламання реле тиску 1 насоса;
вмикає аварійний сигнал у разі зменшення повітряної подушки в баку автоклава*;
зупиняє насос, коли повітряна подушка в баку знижується до нуля*.
* Запатентовано.
Максимальна ясність усіх попереджувальних сигналів
На передній панелі електронного блока можна ясно визначити стан станції за такими сигналами:
світловий індикатор наявності напруги;
світловий індикатор браку води;
аварійний світловий індикатор системи;
світловий індикатор «насос у роботі» (по одному на кожен насос);
світловий індикатор теплового блокування (по одному на кожен насос);
світловий індикатор «насос в автоматичному режимі» (по одному на кожен насос);
світловий індикатор «насос оновлений» (по одному на кожен насос).
Максимальна простота керування
На передній панелі електронного блока є такі органи керування:
кнопка «AUT-STOP» («АВТО — СТОП» по одній на кожен насос);
кнопка «MAN» («Ручне керування» по одній на кожен насос);
кнопка «RESET» «Повторне ввімкнення».
Можливість дистанційного контролю
Нові електрощити RC 100, RC 200, RC 300 передбачають можливість відтворювати на відстані всі сигнали електронного блока (за винятком кнопок) через простий двополюсний кабель. Електрощит RC 100 дає змогу виводити дистанційно звукову та світлову аварійну сигналізацію.
Пульт керування для станцій, що містять до 6 насосів
За допомогою електронного блока MPS 6000 (Multi Pump System) можна керувати насосними станціями, що містять до 6 насосів із фіксованою швидкістю, використовуючи єдине калібрування тиску.
Автоматичні системи подавання повітря
Для використання разом із пультами керування насосами були розроблені мікропроцесорні системи для автоматичного подавання повітря в автоклави за допомогою компресора або електроклапана.
Принцип роботи
У разі зниження тиску в системі реле тиску дають сигнал на пульт керування, що призводить до увімкнення насосів каскадно та потім мікропроцесор керує їх почерговим увімкненням.
Робота
Для станцій із максимум трьома насосами: з огляду на падіння тиску в системі, реле тиску містять насоси каскадно та мікропроцесор змінює лад увімкнення.
Для станцій із 4, 5 і 6 насосами: насосами керується мікропроцесором, з огляду на сигнал від датчика тиску. Реле мають єдине калібрування тиску.
Застосування бустерних насосних станцій CALPEDA BSV
Нові електрощити для станцій CALPEDA BSV з насосами зі змінною швидкістю необхідні у всіх випадках, коли потрібен постійний тиск і використовуються насоси для підтримання постійного тиску. Всі робочі стадії контролюються й керуються за допомогою електронного блока MPS 6000 (Multi Pump System) з мікропроцесором, здатним керувати максимум 6 насосами одночасно.
Максимальна ясність попереджувальних сигналів
Різні параметри калібрування показуються за допомогою повідомлень на дисплеї електронного блока MPS 6000. У разі збою на дисплей виводиться повідомлення із зазначенням виявленої несправності.
Можливість дистанційного контролю
Передбачена можливість зображати стан насосів і керувати системою за допомогою комп'ютера та спеціальної програми. Електрощит RA 100 дає змогу виводити дистанційно звукову та світлову аварійну сигналізацію.
Постійний або збільшений тиск
Всі насоси можуть працювати з однаковим заданим значенням тиску (задане значення), або — у разі систем із високими втратами тиску — тиск може збільшуватися залежно від кількості насосів, що працюють.
Нижчий рівень шуму
Двигуни, що працюють на знижених швидкостях, і зворотні клапани зі ступеневим закриванням призводять до чималого зниження рівня шуму.
Довгий термін експлуатації
Всі механічні компоненти насосів і двигунів несуть мінімальні навантаження, завдяки роботі зі змінною швидкістю.
Економія електроенергії
Двигуни споживають тільки ту енергію, яка необхідна для подавання кількості води, потрібної системою.
Автоклави меншої місткості
Технологія, що ґрунтується на інверторах, дає змогу позбутися баків автоклавів і мембранних баків великої місткості. Навіть для станцій із насосами великої продуктивності досить кілька 20-літрових мембранних баків.
Висока гнучкість
Висока гнучкість у застосуванні електронного блока MPS 6000 дає змогу виготовляти спеціальні станції з нестандартними схемами роботи, з огляду на вимоги та характеристик конкретної системи.
Принцип роботи
Залежно від витрати води вмикаються один або кілька насосів (все зі змінною швидкістю) для забезпечення подавання необхідної кількості води з заданим тиском.
Сфера застосування:
Сільське господарство та іригація
Бридське будівництво
Промислова здатність
