DAB CM, CM-G, DCM, циркуляційні насоси Ін-Лайн
ОПИС циркуляційних насосів типу " Ін-Лайн DAB серій CM, CM-G, DCM
Насоси типу " Ін-Лайн італійської фірми DAB серій СМ, СМ-G, DCМ – це електронасоси призначені для застосування в системах опалення так і в системах кондиціонування. Насоси DAB серій СМ, СМ-G, DCМ можуть працювати в досить широкому полі продуктивності та напору, що дозволяє використовувати як для приватного застосування на невеликих об'єктах, так і в більш масштабних системах.
Насоси DAB серій СМ, СМ-G, DCМ необхідно застосовувати при роботі з чистими середовищами, які не мають у своєму складі хімічно агресивних складових твердих частинок, не в'язкими, які за хімічними властивостями схожі з водою. Насоси призначені для роботи в температурному діапазоні від -10°С до +140°С.
Насоси DAB серій СМ, СМ-G, DCМ здатні перекачувати робочу рідину об'ємом від 1,2 до 420 метрів кубічних на годину. Залежно від продуктивності, насос може створювати тиск до 41 метри водяного стовпа, при цьому максимальний робочий тиск 16 бар.
Насоси DAB серій СМ, СМ-G, DCМ виготовлені з якісних високоміцних матеріалів. Корпус насоса і опора електродвигуна виготовлені з чавуну; робоче колесо з технополімера або чавуну, в залежності від марки насоса і переваг замовника; ротор з нержавіючої сталі; ущільнення - EPDM; торцеве ущільнення валу насоса з пари графіт/кераміка або графіт/карбід кремнію в залежності від хімічних властивостей середовища і робочої температури рідини.
Укомплектовані насосні агрегати DAB серій СМ, СМ-G, DCМ трифазними четырехполюсными електродвигунами з харчуванням 230-400 В і 400 Ст. Для електродвигунів зазначених моделей насосів необхідно підібрати і встановити відповідний захист від перевантаження.
Ступінь захисту IP 55, клас ізоляції F.
Відмінність насосів DAB в наявності зворотного клапана у здвоєних моделях типу DCМ.
При монтажі насоса необхідно враховувати, що вал електродвигуна повинен бути розташований горизонтально. Для моделей з електродвигуном до 11 кВт вал електродвигуна може розташовуватися вертикально, але двигун повинен розташовуватися над насосної частиною. Для електродвигунів 11 кВт і більше вал двигуна повинен знаходитися строго вертикально.
Основні характеристики насосів DAB серій СМ, СМ-G, DCМ
Максимальна продуктивність до 420,00 куб. м;
Максимальний напір 41 м;
Потужність електродвигуна 0,25 - 22 кВт;
Кількість полюсів електродвигуна 4;
Всмоктуючий і напірний патрубки однакового розміру:
В залежності від моделі патрубки фланцевого з'єднання бувають DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150.
Серія насосів DAB СМ, СМ-G, DCМ включає в себе наступні моделі:
| CM 40/440 T CM 40/540 T CM 40/670 T CM 40/870 T CM 40/1300 T CM 40/1450 T CM 50/780 T CM 50/1270 T CM 50/1420 T | CM G 65-1200/A/BAQE/1,5 CM-G 65-1530/A/BAQE/2,2 CM-G 65-2380/A/BAQE/4 CM-G 80-2410/A/BAQE/5,5 CM-G 80-2700/A/BAQE/7,5 CM-G 80-3420/A/BAQE/11 CM-G 100-3290/A/BAQE/15 CM-G 100-3680/A/BAQE/18,5 CM-G 100-4100/A/BAQE/22 | CM G 125-2550/A/BAQE/15 CM-G 125-3200/A/BAQE/18,5 CM-G 125-3600/A/BAQE/22 CM-G 150-1950/A/BAQE/15 CM-G 150-2200/A/BAQE/18,5 CM-G 150-2405/A/BAQE/22 |
Більш детальну інформацію можуть надати працівники нашої фірми по телефону:
+ 38 095 101-77-55, + 38 098 101-77-88, + 38 093 101-77-88, +38 044 221-36-96

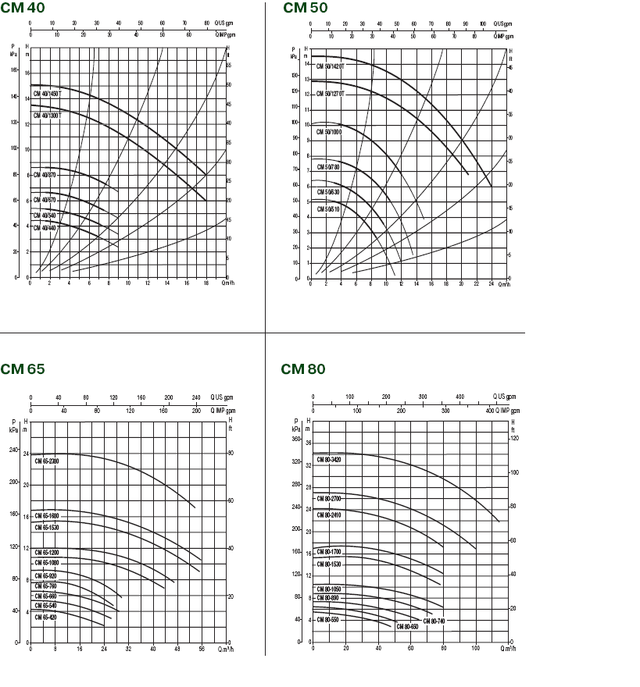

Графік гідравлічних характеристик насосів DAB СМ, СМ-G, DCМ
