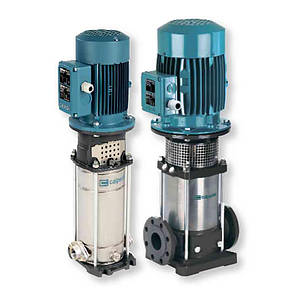

Calpeda MXV, багаторядні вертикальні багатоступеневі насоси
Багаторядні вертикальні багатоступеневі насоси Calpeda MXV
Насоси Calpeda MXV є багаторядними вертикальними багатоступеневими агрегатами, з патрубками (всмоктувальним і подавальним) однакового діаметра, розташування яких на одному валу.Широтка зона застосування дає змогу їх використовувати в побуті та промисловості. (поліпши, підвищення тиску, встановлення пожежогасіння тощо), здатний перекачувати чисті, невдосконалені рідини, що не містять абразивних, твердих або волокнистих домішок, які до того ж не є агресивними до неіржавки. Встановлення насоса може бути як горизонтальним, так і вертикальною. Відмітною особливістю цієї серії насосів є досягнення високого тиску завдяки набору декількох робочих коліс.
Маркування насосів Сalpeda MXV, MXV4 - 25, 32, 40
MXV 25-205 * G **
MXV — серія.
25 — внутрішній діаметр розтруба в мм.
2 — номінальна витрата в м°/год.
05 — кількість ступенів, шт.
Модифікації:
* - код спеціального ущільнення (без позначення — стандартне ущільнення).
G — нарізні розтруби.
F-розтруби з фланцями.
** — без подальших вказівок зі стандартним двигуном MXV 50-1605 A H1 *.
Маркування насосів Зalpeda MXV, MXV4 - 50, 65, 80
MXV — серія.
50 — внутрішній діаметр розтруба в мм.
16-номінальна витрата в м°/год.
05 — кількість ступенів, шт.
Модифікації:
* - код спеціального ущільнення (без позначення — стандартне ущільнення).
H1 — З опорами для горизонтального встановлення "Н" варіант 1.
** — без подальших вказівок = зі стандартним двигуном.
Конструкція насосів Зalpeda MXV, MXV 4, MXVL
Багатоступеневі вертикальні насоси з нормальним всмоктуванням із корпусом із неіржавкої сталі MXV, MXV 4, MXVL зі всмоктувальним і подавальним розтрубами, що мають однаковий діаметр і розташовані в лінійку (конструкція «ін-лайн»). Конструкція «інлайн» дає змогу встановлювати насос на горизонтальному трубопроводі.
Усі частини насоса, що контактують із рідиною, виготовлені з хромонікелевої неіржавкої сталі. Напрямні втулки стійкі до корозії та змащуються перекачуваною рідиною. Усі насоси обладнані торцевим ущільненням вала, що не вимагає технічного обслуговування.
Застосування насосів Зalpeda MXV, MXV 4, MXVL
Водопостачання.
Для перекачування чистих, невзово шкідливих рідин, які не містять абразивних твердих або волокнистих домішок і не агресивні до неіржавкої сталі.
Універсальний насос для використання в побутовій та промисловій сферах, у установках підвищення тиску, високонапірних мийних пристроях, для поливання, у сільському господарстві, у спортивних спорудах тощо.
Експлуатаційні обмеження насосів Зalpeda MXV, MXV 4, MXVL
Температура рідини від -15 °C до +110 °C.
Температура навколишнього повітря не більш ніж 40 °C.
Максимально допустимий кінцевий тиск у корпусі насоса: 25 барів.
Електродвигун насосів Зalpeda MXV, MXV 4, MXVL
Клас енергоощадження EFF2 (EFF1 з підвищеним ККД під замовлення).
Трифазна, номінальна напруга: до 3,0 кВт — 230/400 В; від 4,0 кВт — 400/690 В.
Номінальна частота обертання за 50 Гц:
MXV = 2900 об./хв.
MXV4 = 1450 об./хв.
Клас ізоляції F.
Клас захисту IP 55.
Спеціальне виготовлення насосів Зalpeda MXV, MXV 4, MXVL
Напрямок обертання за годинниковою стрілкою, якщо дивитися з боку двигуна.
Насос із нарізними розтрубами G.
Насос без двигуна.
Спеціальні виготовлення з кільцями ущільнювача з Вітона.
Для роботи з частотою 60 Гц.
Спеціальне хутро. ущільнення вала.
З монофазним двигуном 230 В до 2,2 кВт.
Для рідини або середовища з вищою або нижчою температурою.
Клас енергоощадження EFF1.
Серія насосів Calpeda MXV, MXV 4, MXVL містить такі моделі (щоб подивитися, клікніть потрібну Вам модель):
|
|
|

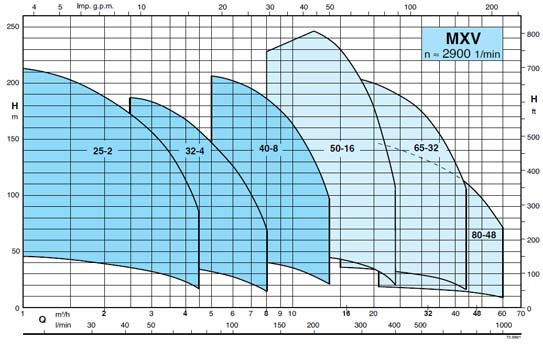

Графік характеристик напор-продуктивність насосів Calpeda MXV, MXV 4, MXVL:
Сфера застосування насосов Calepda MXV и MXV4:
Сільське господарство
Бридське будівництво
Промислова здатність
