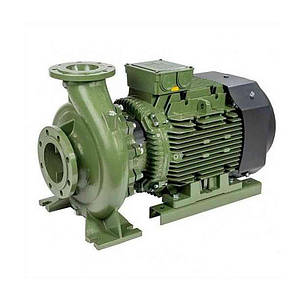

Насоси SAER IR

Область застосування:
Насоси серії IR–IR, 4P знайшли застосування як в рециркуляційних установках, системах нагріву,
охолодження, повітряного кондиціонування, так і в групах високого тиску, установках
пожежогасіння.

Конструктивні характеристики:
Насоси серії IR–IR 4P – моноблочні з одним робочим колесом, подовженої муфтою, комплектуються асинхронними електродвигунами.
Фланці (UNI EN 1092-2) від DN 150, РN 16 DN, з 200 PN 10. Стандартно – механічне ущільнення, інші версії за запитом.

Двигун:
Асинхронний двополюсний;
Виконання ВР3/ВР5;
Ступінь захисту: IP 55;
Ізоляція: клас F;
Стандартна напруга живлення: 220-240 В до 4 кВт; 380-415/660-720 від 5,5 кВт;
Частота: 50 Гц.

Технічні характеристики:
DN всмоктувальних патрубків: від 50 до 100 мм. (150 для IR 4P)
DN нагнітають патрубків: від 32 до 80 мм (125 для IR 4P)
Продуктивність: до 275 м3/год при 2900 об/хв; до 400 м3/год при 1450 об/хв.;
Напір: до 100 м. при 2900 об/хв; 43 м. при 1450 об/хв;
Температура перекачується рідини: від - 15°С до + 120°С
Максимальний робочий тиск (визначено як сума максимальної глибини всмоктування і напору від нульової точки):
IR/IR 4P Чавун -15°С/+120°С 10 16
IR-M/IR4P-M Бронза -15°С/+120°С 10 /
IRX/IRX 4P Нерж.сталь -15°С/+50°С +50°С/+120°С

Максимальна температура навколишнього середовища до + 40 °С (при більш високих температурах необхідно запитувати завод виробник).
Відповідність нормативам:
Насос: UNI EN ISO 9006, додаток А, рівень 1 за запитом.
Двигун: норма IES 6034-1.

Робочі характеристики:
Насоси серії IR–IR 4P можуть працювати в горизонтальному і вертикальному положенні, при цьому двигун знаходиться у верхній частині (потрібно узгоджувати з технічним відділом заводу-виробника). Параметри відображені на шильдику насоса і в каталозі отримані при випробуванні з водою густиною 1000 кг/м3
при висоті всмоктування 1,5 м.
При збільшенні висоти всмоктування макс. до 6-7 м. необхідно коригувати величину напору. Усмоктувальна магістраль повинна мати наступні розміри:
DN (діаметр всмоктування. патрубка насоса) в мм. DN (діаметр всмоктувальної магістралі) в мм.
50 80
65 100
80 150
100 200
125 250
150 300
По запиту: Аксесуари по запиту:
Матеріали стор 135 Контрфланцы
Види ущільнень стор 140 Двигун з PTC захистом
Механічні ущільнення стандарту UNI EN 12756
