Насосна станція на базі насосних агрегатів Calpeda MXH 204

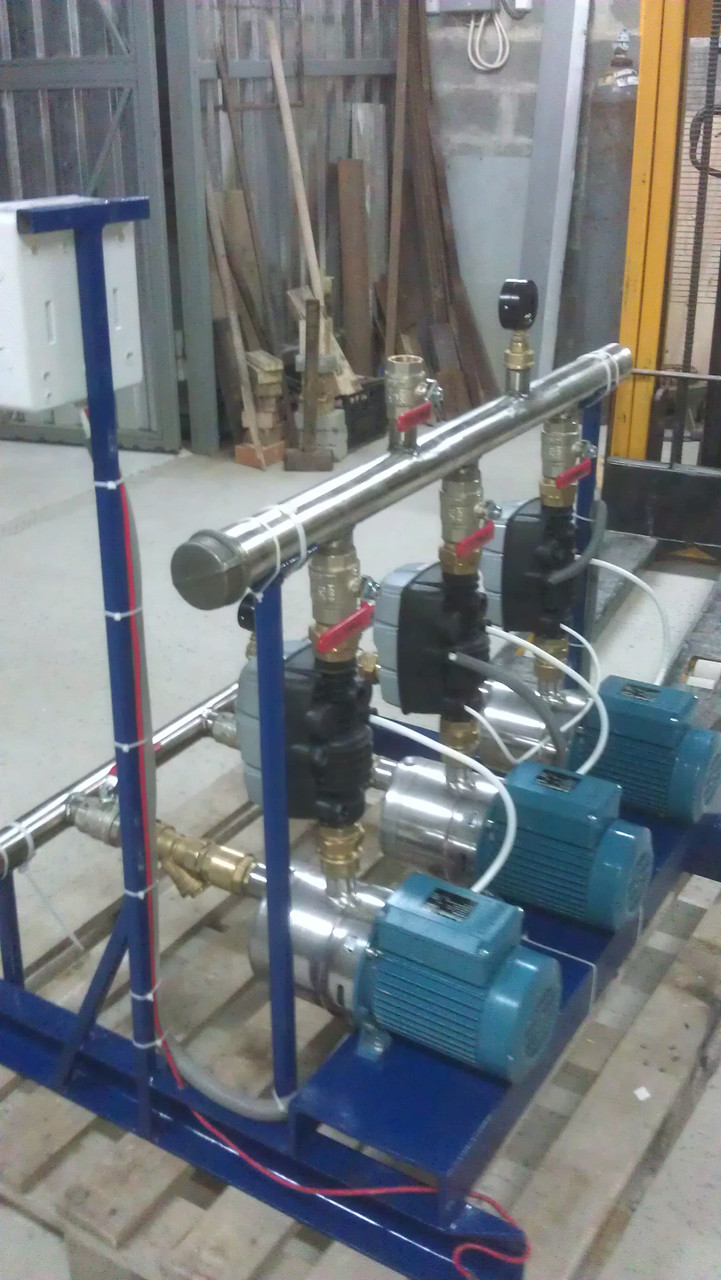

Автоматична насосна станція підвищення тиску на базі 3 насосних агрегатів Сalpeda MXH 204 .

У цьому разі два насоси є основними, а третій — резервним. Основні насоси керуються приладом частотного регулювання Sirio.

Sirio — це електронний пристрій, що контролює вмикання і вимкнення насоса, робота якого ґрунтується на технології інвертора.

Завдяки використанню особливої технології цей пристрій може регулювати частоту (Гц) струму на вході в насос і змінювати швидкість обертання вала, залежно від потреби води в системі.

Отже, величина тиску, яка досягається в точці споживання, стабільна, а максимальна потужність двигуна завжди пропорційна актуальним вимогам системи, результат яких — чимале енергоощадження.



СПЕЦІФІКАЦІЯ (ТЕХНІЧНІ ДАНІ) Пристрої SIRIO

Живлення мережі:............................................................... монофазне, 230 В ~ 10% - 50/60 Гц

Вихідна напруга:......................................................... трифазна, 220 В ~

Максимальна потужність двигуна (максимальна сила струму на фазу двигуна)..2200 Вт — 3 к.с.

Максимальна сила струму........................................................................ 16 А/230 В~

Максимально допустимий тиск..............................800 кПа (8 барів)

Максимальна температура рідини.......................................50 °С

Максимальна продуктивність (теоретична)...............150 л/хв — 9 м3/год — 9000 л/год

Діапазон настроювання максимального робочого тиску......1,5÷7 барів

Діапазон регулювання пускового тиску...........................1...6,7 бара

Гідравлічне з'єднання..........................................11⁄4" «тато»-«тато»

Діапазон частотної модуляції..........................................25÷50 Гц (30 — 60 Гц на замовлення)

Клас захисту:........................................................................IP X5

Вага........................................................................1,6 кг

Габаритні розміри......................................................254х147х143 мм

Тип перемикання.........................................................1 (відповідно до EN 60730 - 1)

СВІЙСТВА ПРИСТРОЇСТВА Пристрої SIRIO

Постійний тиск завдяки регулюванню частоти обертів вала насоса.

Енергозбереження через менше споживання насосом електроенергії.

Плавне увімкнення та вимкнення насоса, що зменшує небезпеку гідроудару.

Захист від «сухого ходу», що виникає в разі недостатньої кількості води на всмоктуванні.

Автоматичний перезапуск у разі виникнення «сухого ходу», з автономним режимом відновлення роботи пристрою після збою.

Ефективний контроль над герметичністьом системи, що оберігає насос у разі повторюваних перезапусків.



Цифровий індикатор тиску.

Світлодіоди й інформація на табло повідомляють про роботу пристрою, а також про виникнення будь-якої помилки.

Допоміжні контакти для дистанційного керування, парного з'єднання або подвійної точки налаштування максимального тиску.

Зміна напрямку обертання валу насоса за допомогою програмного забезпечення (не потрібно змін у дротовому під'єднанні)

Знімні електричні клемники для зручного під'єднання кабелю

Можливість роботи в здвоєних підкачувальних станціях.

Амперометричний контроль вихідної напруги двигуна насоса



ЗАХИСТОВІ ФУНКЦІЇ СТРІЙСТВА SIRIO

Спрацьовують у разі:

Сухий хід

Зниженої напруги на лінії (активація на рівні приблизно 200 вольтів)

Підвищеної напруги на лінії (активація на рівні приблизно 260 вольтів)

Короткому замиканню

Внутрішньому перегріванню в інверторі

Серйозних порушень герметичності з повторними перезапусками насоса



        Цей пристрій дає змогу працювати здвіно парі насосів, що згладжуються між собою додатковим кабелем.
