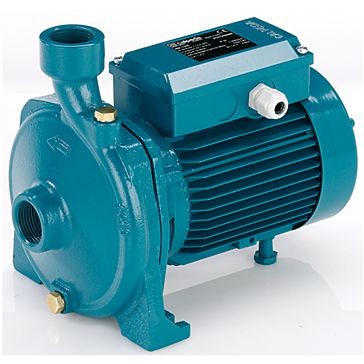

Насос Calpeda NM4 100/20A/B

Відцентрові моноблочні насоси Calpeda NM4 і NMS4 з двигунами 1450 об/хв. призначені для холодного і гарячого водопостачання, підвищення тиску в мережі подачі води, використовуються в установках теплопостачання, кондиціювання та циркуляції, в побутовій і промисловій сфері. Максимальна продуктивність насосів NM4 і NMS4 — 480 м3/год, напір 61,5 м.

Область застосування: Сільське господарство / Цивільне будівництво / Промисловість / Опалення та кондиціювання / гідромасажні Басейни і ванни

Конструкція насосів CALPEDA NM4 і NMS4

Нормальновсасивающие, одноступінчасті, консольно-моноблочні відцентрові насоси з горизонтальним всмоктувальним патрубком, вертикальним напірним патрубком і горизонтально розташованим валом. Насоси з двигунами до 15 кВт мають загальний вал двигун — насос; насоси з двигунами від 18,5 до 75 кВт має додатковий опорний підшипник насосної частини. Корпус насоса з осьовим всмоктувальним патрубком і верхнім радіальним подає розтрубом, основні розміри і технічні характеристики у відповідності з EN 733.

Різьбові розтруби для насосів NM4 25/... за стандартом ISO 228.

Фланцеві розтруби для насосів від NM4 32/16 до NMS4 150/400 EN 1092-2, PN 10.

Контрфланцы: в комплекті.

Всі насоси оснащені торцевим ущільненням валу, що не вимагає технічного обслуговування. Кожен насос NM4 і NMS4 випробовується на заводі-виробнику. При необхідності можна замовити сертифікат про випробування насоса.

Застосування насосів CALPEDA NM4 і NMS4

• Перекачування чистих рідин, що не містять абразивних домішок і не агресивних для матеріалів, з яких виготовлений насос (вміст твердих частинок максимум 0,2%).
• Водопостачання і підвищення тиску.
• Використання насосів в установках теплопостачання, кондиціювання, охолодження та циркуляції.
• Використання насосів у побутовій і промисловій сфері.
• Там, де потрібен насос з низьким рівнем шуму.



Експлуатаційні обмеження насосів CALPEDA NM4 і NMS4

• Температура рідини від -10°С до +90°С зі стандартним ущільненням вала.
• Температура навколишнього повітря не більше 40°С.
• Манометрична висота всмоктування не більше 7 м.
• Максимально допустимий кінцевий тиск в корпусі насоса 10 бар.
• Безперервний режим експлуатації.



Електродвигун насосів CALPEDA NM4 і NMS4

• Повністю закритий стандартний електродвигун, охолоджуваний вентилятором. Розміри відповідають стандартам IEC і DIN. Асинхронний чотирьохполюсних, частота 50 Гц (кількість оборотів п = 1450 об /хв)
• NM4 і NMS4 трифазний до 3 кВт — 230/400 В (±10%), від 4 до 75 кВт — 400/690 В (±10%);
• Клас ізоляції F.
• Клас захисту IP 54.
• Клас енергоефективності IE2 для трифазних двигунів від 0,75 кВт.



Спеціальне виконання насосів CALPEDA NM4 і NMS4

- I-NM4, корпус насоса і робоче колесо з нержавіючої сталі AISI 316.

- B-NM4 і B-NMS4 корпус насоса і робоче колесо з бронзи.

- захист двигуна IP 55.

- з вибухозахищених двигуном Eex-d II В Т4.

- для роботи з рідинами або в навколишньому середовищі з підвищеною температурою.

- для роботи з іншими напругами.

- для роботи з частотою 60 Гц.

- спеціальні механічні ущільнення.



Наприклад, для перекачування таких рідин:

- чиста вода температурою до +120°С +140°С, +200°С;

- вода з вмістом піску, мармурової крихти, фарб та розчинників, вапна та ін.;

- вода з високим вмістом дрібної металевої та пластикової стружки, хімічних забруднювачів, іржі;

- вода з вмістом етиленгліколю, пропіленгліколю та ін температурою від -30°С до +120°С;

- морська (солона) вода, як чиста, так і з вмістом твердих частинок;

- дистильована вода;

- термальна вода (мінеральна);

- масло температурою до +140°С і +200°С;

- світлі нафтопродукти та дизельне паливо;

- ацетон, луги, сода, розчинники, лаки тощо

Більш детальну інформацію про насоси CALPEDA NM4, NMS4 ви можете отримати відкривши нижчеподану СПЕЦИФІКАЦІЮ або зателефонувавши нашим фахівцям
