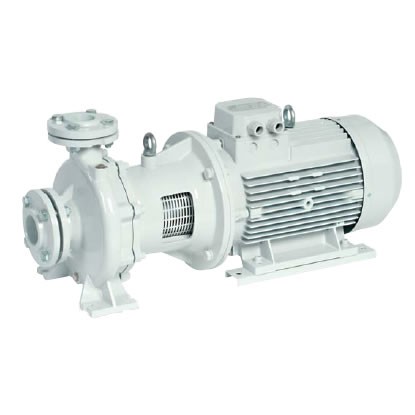

Насос SAER MG2 80(160G-M-250A-M)

Подача: 1900 m3/h Напір: 100 m Потужність: 0,4/90 kW

Область застосування:
Насоси серії MG1-MG2 застосовуються в рециркуляційних установках, системах нагріву,
охолодження, повітряного кондиціонування, групах високого тиску, установках
пожежогасіння.
Конструктивні характеристики:
Насоси серії MG1 – MG2 – моноблочні з одним робочим колесом, подовженої муфтою,
комплектуються асинхронним електродвигуном виконання ВР3/ВР5.
З'єднання насоса з двигуном здійснюється через сполучну конструкцію,
представляє собою корпус з валом всередині, встановленим на підшипниках.
Двигун і насосна частина можуть бути легко роз'єднані, причому насосна частина
залишається в системі.
Гідравлічна частина:
Насосна частина за розмірами і гідравлічної потужності відповідає нормам EN
733. Закрите робоче колесо отбалансировано динамічним способом. Вал з
нержавіючої сталі встановлений в підшипниках. Фланці (UNI EN 1092-2) від DN
150, РN 16 DN, з 200 PN 10. Стандартно – механічне ущільнення, інші версії
запитом.
Двигун:
Асинхронний двополюсний;
Виконання ВР3/ВР5;
Ступінь захисту: IP 55;
Ізоляція: клас F;
Стандартна напруга живлення: 220-240 В до 4 кВт; 380-415/660-720 від 5,5 кВт;
Частота: 50 Гц.
Технічні характеристики:
DN всмоктувальних патрубків: від 50 до 100 мм.
DN нагнітають патрубків: від 32 до 80 мм.
Продуктивність: до 255 м3/год при 2900 об/хв;
Напір: до 100 м. при 2900 об/хв;
Температура перекачуваємої рідини: від 15°С до + 120°С.
Максимальний робочий тиск (визначено як сума максимальної глибини
всмоктування і напору від нульової точки):
Тип Матеріал Температура перекачується
рідини
PN max.
стандарт
PN max. за
запит
MG Чавун -15°С/+120°С 10 до 16
MG-M Бронза -15°С/+120°С 10 /
MGX Нерж.сталь -15°С/+50 °С
+50°С/+120°С
10 16
14
Максимальна температура навколишнього середовища до + 40 °С (при більш високих температурах
необхідно запитувати завод виробник).
Відповідність нормативам:
Насос: UNI EN ISO 9006, додаток А, рівень 1 за запитом.
Двигун: норма IES 6034-1.
Робочі характеристики:
Насоси серії MG можуть працювати в горизонтальному і вертикальному положенні – при
цьому двигун знаходиться у верхній частині (потрібно узгоджувати з технічним відділом
заводу-виробника). Параметри відображені на шильдику насоса і в каталозі
отримані при випробуванні з водою густиною 1000 кг/м3 при висоті всмоктування
1,5 м. При збільшенні висоти всмоктування макс. до 6-7 м. необхідно коригувати
величину напору. Усмоктувальна магістраль повинна мати наступні розміри:
DN (діаметр всмоктування. патрубка насоса) в мм. DN (діаметр всмоктувальної магістралі) в мм.
50 80
65 100
80 150
100 200
За запитом: Аксесуари за запитом:
Матеріали стор 136 Контрфланцы
Види ущільнень стор 140 Двигун з захистом PTC
Механічні ущільнення стандарту UNI EN 12756
MG1-MG2
