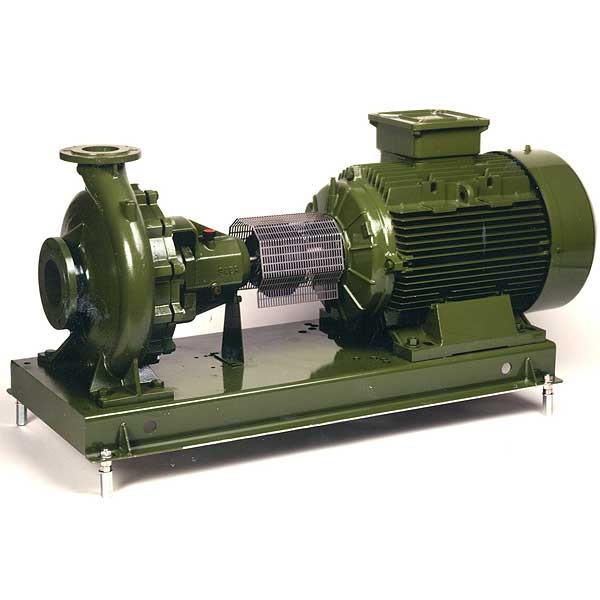

Насос SAER NCB65(125D-315RA1 *)

Подача: 600 m3/h Напір: 100,5 m Потужність: 0,75/160 kW

Область застосування:
Насоси серії NCB-NCBZ-NCBT застосовуються в рециркуляційних установках, системах
нагрівання, охолодження, повітряного кондиціонування, групах високого тиску,
установках пожежогасіння.
Конструктивні характеристики:
NCB – нормальновсасивающие на двох опорах;
NCBZ – нормальновсмоктуючий насосний агрегат на плиті;
NCBT – відцентровий насос з вільної віссю і розмірами по EN 733;
Двигун може бути від'єднаний від насосної частини, яка залишається стояти в системі.
Гідравлічна частина:
Насосна частина за розмірами і гідравлічної потужності відповідає нормам EN
733 (до розмірів 150-400). Закрите робоче колесо отбалансировано динамічним
способом. Вал з нержавіючої сталі встановлений в підшипниках. Фланці (UNI
EN 1092-2) від DN 150: РN 16, DN 200: PN 10.
Серії NCB-NCBZ: механічне ущільнення за нормами UNI EN 12756, інші ущільнення
за запитом.
Серія NCBT: для стандартної версії ущільнення – вибійка, механічне ущільнення
- за запитом.
Двигун серії NCBZ: асинхронний з зовнішнім охолодженням.
Ступінь захисту: IP 55;
Ізоляція: клас F;
Стандартна напруга живлення: 220-240 В до 4 кВт; 380-415/660-720 від 5,5 кВт;
Частота: 50 Гц.
Технічні характеристики:
DN всмоктувальних патрубків: NCB-NCBZ від 50 до 200 мм; NCBT: від 200 до 350 мм.
DN нагнітають патрубків: NCB-NCBZ від 32 до 150 мм.; NCBT: від 150 до 300 мм.
Продуктивність: до 600 м3/год при 2900 об/хв; до 1900 м3/год при 1450 об/хв; до
1200 м3/год при 960 об/хв.
Напір: до 100 м. при 2900 об/хв; 90 м. при 1450 об/хв; 40 м. при 960 об/хв.
Температура перекачуваємої рідини: від 15°С до + 120°С.
Максимальний робочий тиск (визначено як сума максимальної глибини
всмоктування і напору від нульової точки):
Тип Материал Температура перекачиваемой
жидкости
PN max.
стандарт
PN max. по
запросу
NCB Чугун -15°С/+120°С 10 16
NCB-M Бронза -15°С/+120°С 10 /
NCBX Нерж.сталь -15°С/+50°С
+50°С/+120°С
10 16
14
NCBT Чугун, бронза -15°С/+120°С 10 /
Максимальная температура окружающей среды до 40 °С (при более высоких температурах
необходимо запрашивать завод изготовитель).
Соответствие нормативам:
Насос: UNI EN ISO 9006, приложение А, уровень 1 по запросу.
Двигатель: норма IES 6034-1.
Рабочие характеристики:
Насосы серии NCB могут работать в горизонтальном и вертикальном положении – при
цьому двигун знаходиться у верхній частині (потрібно узгоджувати з технічним відділом
заводу-виробника). Параметри відображені на шильдику насоса і в каталозі
отримані при випробуванні з водою густиною 1000 кг/м3 при висоті всмоктування 1,5 м.
При збільшенні висоти всмоктування макс. до 6 м. необхідно коригувати величину
напору. Усмоктувальна магістраль повинна мати наступні розміри:
DN (діаметр всмоктування. патрубка насоса) в мм. DN (діаметр всмоктувальної магістралі) в мм.
50 80
65 100
80 150
100 200
125 250
150 300
200 350
250 400
300 500
350 600
