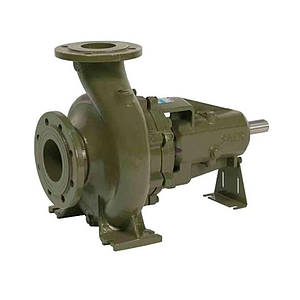

Консольні насоси SAER NCB
Область застосування:
Насоси серії NCB-NCBZ-NCBT застосовуються в рециркуляційних установках, системах нагріву, охолодження, повітряного кондиціонування, групах високого тиску, установках пожежогасіння.
Конструктивні характеристики:
NCB – нормальновсасивающие на двох опорах;
NCBZ – нормальновсмоктуючий насосний агрегат на плиті;
NCBT – відцентровий насос з вільної віссю і розмірами по EN 733;
Двигун може бути від'єднаний від насосної частини, яка залишається стояти в системі.
Гідравлічна частина:
Насосна частина за розмірами і гідравлічної потужності відповідає нормам EN 733 (до розмірів 150-400). Закрите робоче колесо отбалансировано динамічним способом. Вал з нержавіючої сталі встановлений в підшипниках. Фланці (UNI EN 1092-2) від DN 150: РN 16, DN 200: PN 10.
Серії NCB-NCBZ: механічне ущільнення за нормами UNI EN 12756, інші ущільнення за запитом.
Серія NCBT: для стандартної версії ущільнення – вибійка, механічне ущільнення - за запитом.
Двигун серії NCBZ: асинхронний з зовнішнім охолодженням.
Ступінь захисту: IP 55;
Ізоляція: клас F;
Стандартна напруга живлення: 220-240 В до 4 кВт; 380-415/660-720 від 5,5 кВт;
Частота: 50 Гц.
Технічні характеристики:
DN всмоктувальних патрубків: NCB-NCBZ від 50 до 200 мм; NCBT: від 200 до 350 мм.
DN нагнітають патрубків: NCB-NCBZ від 32 до 150 мм.; NCBT: від 150 до 300 мм
Продуктивність: до 600 м3/год при 2900 об/хв; до 1900 м3/год при 1450 об/хв; до 1200 м3/год при 960 об/хв.
Напір: до 100 м. при 2900 об/хв; 90 м. при 1450 об/хв; 40 м. при 960 об/хв.
Температура перекачуваємої рідини: від 15°С до + 120°С
Максимальний робочий тиск (визначено як сума максимальної глибини
всмоктування і напору від нульової точки).
