Calpeda NC, NC3, фланцеві та нарізні три-швидкісні циркуляційні насоси

Фланцові 3-швидкісні циркуляційні насоси Calpeda - NC

Поряд із використанням відцентрових, фіхрових, занурювальних насосів Calpeda широко застосовуються й циркуляційні насоси Calpeda серії NC. Основна сфера застосування — циркуляція рідини системи опалення.

Ця серія насосів зарекомендувала себе як надійне циркуляційне обладнання, здатне працювати за високих температур рідини (+120 °C, а в короткострокові тимчасові періоди до 140 °C)

Особливістю цих насосів є можливість перемикання швидкості обертання двигуна насоса (перемикання в діапазоні 3 швидкостей), що дає змогу регулювати подавання рідини в системі, а також низький рівень шуму.

Конструктивно фланцеві насоси NC складаються з всмоктувального та підданого розтруба однакових діаметрів, які розташовані на одному валу.

Насоса цієї серії дає змогу перекачувати неагресивні чисті рідини, які не містять твердих частинок

Комплектуються насоси асинхронним 2- або 4- полюсним двигуном, і ручним 3-швидкісним перемикачем.

Ізоляція класу "H".
Захисний пристрій IP 43.

Насосы Calpeda NC - Революція в побутовому опалюванні

Циркуляційні насоси Calpeda NC характеризуються найвищими технологічними рішеннями, які є унікальними як для сектора опалення, так і загалом у сфері виробництва насосів.
Переваги цього продукту походять з технічно-економічного синтезу, що являє собою використання синхронної технології в двигуні, застосування добірних гідравлічних компонентів і найсучаснішої електроніки керування. Ось деяка загальна інформація з роботи синхронних двигунів:
Принцип роботи: слово «синхронний» використовується через те, що в цих пристроях швидкість обертання ротора жорстко прив'язана до мережевої частоти. Говорячи конкретне, індукційний ланцюг ротора є постійним магнітом; унаслідок взаємодії між обертовим магнітним полем, створеним струмами, які проходять через обмотування статора та полем, створеним магнітами, розташованими в роторі, сам ротор починає обертатися зі швидкістю, що називається швидкістю синхронізму.
Основні характеристики: головною відмітною рисою двигунів цього типу є сталість швидкості обертання, яка залежить від суто від мережевої частоти. Ротор обертається виключно на швидкості синхронізму (рівномірний 3000 об./хв, якщо мережева частота ланцюгів становить 50 Гц і ротор має тільки одну пару полюсів) або не рухається. Під час пуску швидкість синхронізму досягається майже миттєво. Ще однією характеристикою двигунів цього типу є високий ККД, пов'язаний, зокрема і з низькими втратами в мідь. За рівної корисної потужності, синхронний двигун має споживання струму, а отже, витрата електроенергії набагато нижча, ніж асинхронний двигун.
Технічні параметри: технічні показники синхронного двигуна зовсім не залежать від робочих умов, тобто температури та перепадів напруги.

Маркування насосів NC 25-50/130
NC — серія.
25 — внутрішній діаметр розтруба мм.
50 — загальна висота напору.
130 — міжосьова відстань для монтажу, мм.

Конструкція насосів Calpeda NC
Циркуляційні насоси Calepda NC є новим стандартом якості, надійності та ефективності у сфері побутових циркуляційних насосів. Циркуляційний насос NC з високим енергетичним ККД зі змінною швидкістю, має синхронний двигун із постійним магнітом, керований перетворювачем частоти (інвертором) для забезпечення робочих параметрів невеликих побутових систем опалення.

Переваги насосів Calpeda NC
NC найвищий клас енергетичної ефективності А.
NC високий клас енергетичної ефективності B.
низька витрата електроенергії.
регулювання продуктивності та напору.
точне настроювання точки роботи.
плоскі криві в широкому полі роботи.
низький рівень шуму.
невеликі габарити.
самоочисна статорна камера.

Застосування насосів Calpeda NC
Використання насосів у установках теплопостачання, кондиціонування, охолодження й циркуляції в побутовій та промисловій сфері.

Експлуатаційні обмеження насосів Calpeda NC
температура рідини від +2 °C до +95 °C.
максимальна температура повітря: від +2 °C до +40 °C.
максимальний тиск: 6 барів.
умови зберігання: від -20 °C до +70 °C, відносить вологість 95% за +40 °C.
звуковий тиск: не більш ніж 43 дБ (А).
мінімальний тиск на всмоктування: 0,5 бара за 95 °C.
максимальна кількість гліколю: 40%.
електромагнітна сумісність за стандартами EN 55014-1, EN 61000-3-2, EN 55014-2.
патрубки нарізні за стандартом ISO 228:G 1 1/2, G 2.

Електродвигун насосів Calpeda NC
кількість обертів двигуна: змінна швидкість для NC.
мережева напруга: монофазна, 230 В. (-10%;+6%).
частота: 50Гц.
клас захисту IP 44.
клас ізоляції H.
захист проти перевантаження (блокування ротора):
1) автоматичний захист із функцією електронного розблокування ротора;
2) захист за допомогою теплозахисного пристрою.
кабель: дріт робочої фази та нейтральної фази.
виконання за стандартами EN 60335-1, EN 60335-2-51.



Насосы Calpeda NC3

Маркування NC3 32 - 70 / 180
NC3 – серия.
32 — внутрішній діаметр розтруба мм.
70 — загальна висота напору.
180 — міжосьова відстань для монтажу, мм.

Конструкція насосів Calpeda NC3, NCS3, NCD3
Відцентрові циркуляційні тришвидкісні насоси NC3 і NCS3 з одним двигуном і циркуляційні тришвидкісні здвоєні насоси NCD3. Корпус насоса має всмоктувальний і подавальні розтруби однакового діаметра та розташовані в лінію «інлайн». Корпус насосів NC3 і NCD3 виготовлений із чавуну, а насоса NCS3 з бронзи.

Застосування насосів Calpeda NC3, NCS3, NCD3
Використання насосів у установках теплопостачання, кондиціонування, охолодження й циркуляції в побутовій та промисловій сфері.
Насоси NCS3 так само в системах оброблення гарячої санітарної води.
Здвоєні насоси NCD3 можуть працювати як по черзі, так і разом.

Експлуатаційні обмеження насосів Calpeda NC3, NCS3, NCD3
Температура рідини від -10 °C до +110 °C (частина насосів від +5 °C до +100 °C).
Температура навколишнього повітря не більш ніж 40 °C.
Звуковий тиск: не більш ніж 43 дБ (А).
Максимально допустимий кінцевий тиск у корпусі насоса 10 барів.
Максимальна кількість гліколю 50% (у разі кількості гліколю понад 20% додатково контролювати роботу насоса).
Безперервний режим експлуатації.

Електродвигун насосів Calpeda NC3, NCS3, NCD3
Асинхронний 2- полюсний електродвигун, частота 50 Гц.
Ручний тришвидкісний перемикач обертів.
Клас ізоляції H.
Клас захисту IP 44.

Серія насосів Calpeda NC, NC3, NCS3, NCD3 містить такі моделі (щоб подивитися, клікніть потрібну Вам модель):

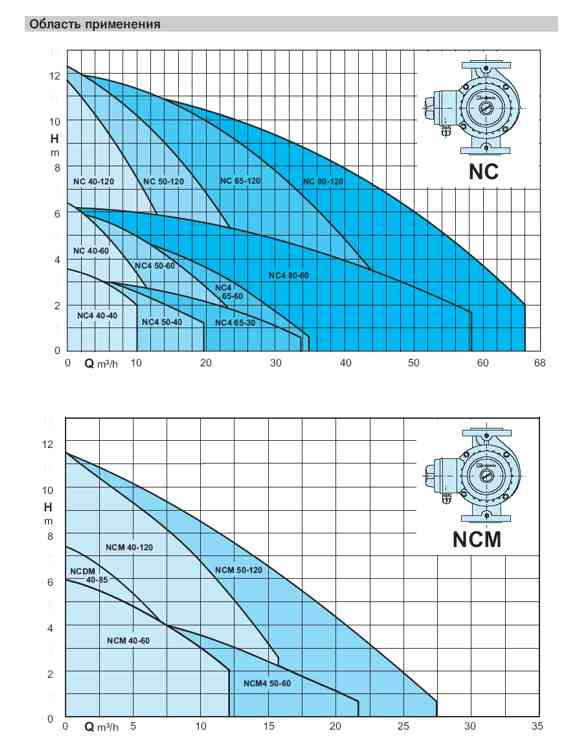

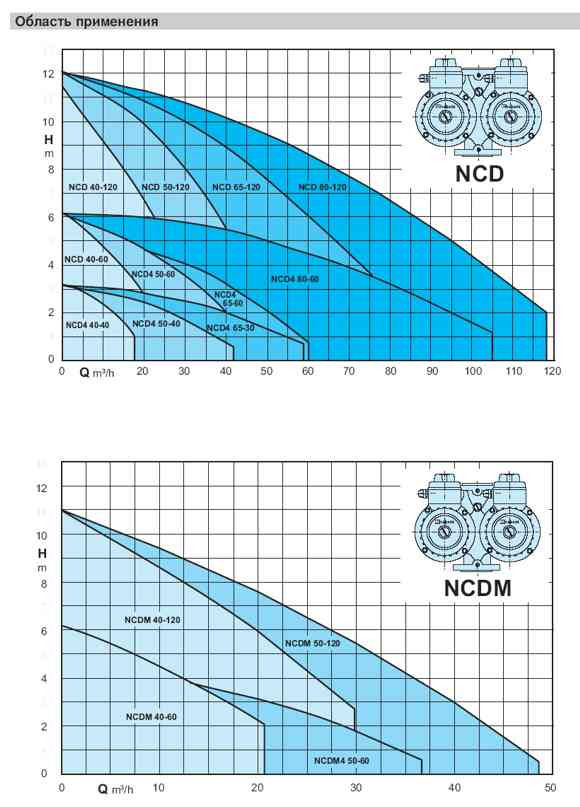

Графік характеристик напор-продуктивність насосів Calpeda NC, NC3, NCS3, NCD3:



NC найсучасніші циркуляційні одношвидкісні насоси та насоси з плавним регулюванням обертів (частотним перетворювачем) з нарізними розтрубами, розташованими в лінію «ін-лайн». Використовуються в системах теплопостачання, кондиціонування, охолодження й циркуляції; у побутовій та промисловій сфері. Максимальна продуктивність насосів NC — 2,8 м3/год, напір 4,9 м.
Сфера застосування насосов Calpeda NC:
Побутове застосування
Промислова здатність
Опалення та кондиціювання

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------

NC3, NCS3 і NCD3 тришвидкісні одинарні та здвоєні циркуляційні насоси Calpeda з нарізними розтрубами розташованими в лінію «інлайн». Використовуються в системах теплопостачання, кондиціонування, охолодження й циркуляції; у побутовій та промисловій сфері. Здвоєні насоси NCD можуть працювати як по черзі, так і разом. Максимальна продуктивність насосів NC3 — 11,4 м3/год, напір 11,3 м. Максимальна продуктивність насосів NCS3 — 3,8 м3/год, напор 6,5 м. Максимальна продуктивність насосів NCD3 — 12,3 м3/год, напір — 10,8 м.
Сфера застосування насосов Calpeda NC3, NCS3 и NCD3:
Побутове застосування
Промислова здатність
Опалення та кондиціювання
